ЭСТАКАДА-8

Система телевизионного наблюдения «Эстакада-8»
(на замену ТВ систем «Эстакада-3», «Эстакада-5» и «Эстакада-5М»)

Телевизионная система предназначена для оперативного обследования труднодоступных мест транспортных средств, контейнеров, складских и других помещений с целью:

• нахождения посторонних предметов (взрывных устройств, контрабандных предметов);
• определения зачисток, сколов, заварок и забоев номеров двигателя и его узлов;
• определения номеров кузова в условиях отсутствия стационарных эстакад;
• проверки маркировочных данных грузов, изделий машиностроения;
• проведения инструментального контроля при техническом осмотре транспортных средств.

Наблюдение объектов и исследуемой поверхности ведется малогабаритной телевизионной камерой с боковым обзором (опции - несколько вариантов телевизионных камер цветного или черно-белого изображения с боковым или фронтальным обзором) на ручной штанге, подключенной к пульту оператора ПО-25.

Система позволяет осуществлять запись изображений или видеороликов со звуком на съемную SD-карту объемом от 1 до 16 Гб.

Перенос записанных кадров и видеороликов на ПК осуществляется через USB-картридер, а их просмотр на ПК - через стандартные средства Windows.

Управление режимами работы системы осуществляется с клавиатуры ПО, либо с дистанционного ИК-пульта.

Питание системы осуществляется от встроенного в ПО Li-Ion аккумулятора 3,6 В. Зарядное устройство для аккумулятора входит в комплект поставки. Возможна также работа системы от любого внешнего источника питания (12+2,0;-1,5) В, 1 А.

Приборы системы укладываются в кейс. Ее можно оперативно развернуть на открытом воздухе.

Основные особенности

• наличие встроенного осветителя;
• возможность детального просмотра структуры поверхности;
• возможность наблюдения объекта на любом расстоянии от камеры за счет оптического фокусирования с ручки штанги, на которой размещена телевизионная камера;
• возможность обследования замкнутых объемов с входным отверстием не менее 24 мм;
• электронное фотографирование изображений с внедренной датой, временем съемки и номером кадра;
• поворот изображения на 90, 180 или 270 град.;
• запись и воспроизведение видеороликов со звуком;
• просмотр отснятых изображений и видеороликов на экране пульта оператора;
• хранение записанных изображений и видеороликов на SD-карте;
• питание:
  • от встроенного в ПО аккумулятора,
  • от внешнего системного аккумулятора (опция),
  • от аккумулятора автомобиля 12 В, при подключении непосредственно к клеммам или через прикуриватель;
• управление ПО-25:
  • со встроенной клавиатуры,
  • с малогабаритного ИК-пульта,
  • экранное меню для управления расширенными настройками;
• Наличие светодиодной индикации:
  • включения питания,
  • разряда/заряда встроенного аккумулятора,
  • записи.

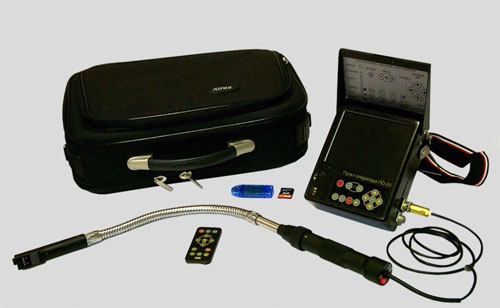

Состав системы

Базовый комплект:

• Пульт оператора ПО-25 со встроенной системой электронного документирования и видеосъемки со встроенным аккумулятором;
• Телевизионная камера КТП-334 цветного изображения с боковым наблюдением на ручной штанге;
• Комплект принадлежностей к ПО-25 (USB-картридер, SD-карта, ИК-пульт, зарядное устройство);
• Кейс для переноски системы.

Опции

• Телевизионная камера КТП-310 цветного изображения с фронтальным наблюдением на ручной штанге;
• Телевизионная камера КТП-269 черно-белого изображения с боковым наблюдением на ручной штанге;
• Телевизионная камера КТП-240 черно-белого изображения с фронтальным наблюдением на ручной штанге с дистанционным отклонением камерной головки от оси штанги;
• Телевизионная камера КТП-308 черно-белого изображения с фронтальным наблюдением на телескопической штанге с дистанционным моторизированным отклонением камерной головки от оси штанги;
• Внешний аккумулятор в поясной сумке;
• Зарядное устройство для внешнего аккумулятора;
• Кабели для подключения к аккумулятору и прикуривателю автомобиля.

Технические характеристики системы

Технические характеристики телевизионных камер, работающих с ПО-25, поставляемых по отдельному заказу
