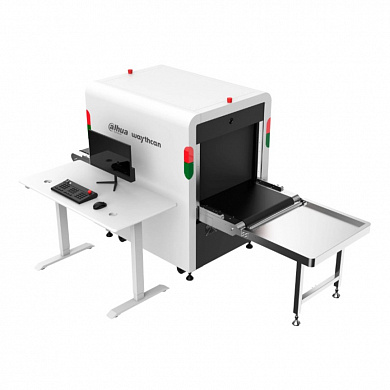

Рентгенотелевизионный интроскоп Dahua DHI-ISC-M6550

Интеллектуальная рентгенотелевизионная установка представляет собой устройство нового типа для обеспечения безопасности, которое использует рентгеновское излучение для быстрого досмотра багажа и товаров без необходимости их открывать.

В установке применяется современная система рентгеновского сканирования, которая объединяет полупроводниковые детекторы, цифровую обработку изображения, компьютерные технологии отображения и отличается высокими качеством, надежностью и эффективностью. Поддерживается значительный объем дискового пространства для хранения множества изображений большого размера с высоким разрешением. В системе реализованы такие функции, как надежное распознавание опасных или запрещенных к проносу предметов, оповещение о них, привязка багажа к человеку по видео, различные режимы улучшения изображения, добавление IP-видеокамер, автоматическая диагностика и т. д. Простой и дружественный интерфейс пользователя обеспечивает удобство и высокую скорость работы оператора.

Интеллектуальная рентгенотелевизионная установка предназначена для досмотра багажа в аэропортах, на железнодорожных станциях, автовокзалах, станциях метро, в государственных учреждениях, выставочных центрах и при массовых мероприятиях.

Особенности:

• Используется рентгеновское излучение для получения изображения предметов внутри багажа, который перемещается на конвейерной ленте, и определяется их форма и размер
• Дополнительная обработка изображения с различными эффектами для улучшения восприятия и обнаружения
• Поддержка режима досмотра и режима видеонаблюдения
• Распознавание по отсканированному изображению опасных предметов,таких как ножи, бутылки с жидкостью, аэрозольные баллончики, пистолеты и зажигалки
• Настройка уровней угрозы для обнаруживаемых предметов и привязка к ним голосовых сообщений, звуковой и световой сигнализации и остановки конвейерной ленты
• Индикация распознанных предметов, которая перемещается вместе с ними на изображении
• Все результаты обнаружения могут быть сохранены и использованы для создания отчетов с возможностью поиска и экспорта по уровню опасности и времени
• 2 видеокамеры, которые отслеживают вход и выход багажа, а также процесс его досмотра
• Возможность добавления IP-видеокамер с питанием PoE для получения «живого» видео, видеозаписи и просмотра видеоархива; мониторинг всего процесса досмотра
• Тревоги в случае таких системных ошибок как отсутствие накопителя, сбой хранения, конфликт IP-адресов, конфликт MAC-адресов
• Поддержка управления дисковым пространством и конфигурирования RAID-массивов (RAID0/1/5) гарантирует надежность хранения данных
• Поддержка администрирования групп пользователей и управление правами пользователей
• Поддержка функций системного администрирования, таких как автодиагностика, журналирование, поиск активных пользователей и обновление программного обеспечения

Функции:

• Рентгеновское изображение
• Обработка и улучшение рентгеновского изображения
• Отображение на двух мониторах
• Распознавание опасных предметов
• Привязка багажа к человеку
• Статистика обнаружения
• Режим постоянного сканирования

Технические характеристики:

• Система:
  • 2-х ядерный процессор Intel
  • Оперативная память 8 Гбайт
  • Встроенная операционная система ОС Linux
  • Интерфейс пользователя: локальный интерфейс (все функции), веб-интерфейс
• Основные параметры:
  • Размеры туннеля 650х500 мм
  • Анодное напряжение рентгеновской трубки 160 кВ
  • Охлаждение рентгеновской трубки: замкнутый контур масляного охлаждения с принудительной вентиляцией
  • Разрешающая способность: (проволока) 38AWG (0.1mm) (обычно); 36AWG(0.13mm) (гарантированно)
  • Проникающая способность: (сталь) 36 мм (обычно), 34 мм (гарантированно)
  • Доза рентгеновского излучения ≤0.9 мкЗв/ч (мкГр/ч)
  • Уровень шума ≤65 дБ
  • Скорость конвейера 0.2 м/с
  • Высота конвейера примерно 665 мм
  • Максимальная нагрузка конвейерной ленты 200 кг
  • Утечка тока ≤0.25 мА
  • Безопасность для фотоматериалов ISO 1600 (33 DIN)
• Видеоаналитика:
  • Просмотр: отображение в реальном времени рентгеновского и обычного изображения багажа; интеллектуальное распознавание предметов
  • Распознавание предметов: индикация распознанных предметов, которая перемещается вместе с ними на изображении
  • Распознаваемые предметы: 22 типа: пистолет, петарда, аэрозольный баллончик, нож, топор, ножницы, жидкость для зажигалок, лак для ногтей, стеклянная бутылка, термос, пластиковая бутылка, наручники, дубинка, кастет, зажигалка, инструменты, электроника, внешний аккумулятор, ноутбуки и зонтики
  • Уровни угрозы: высокий риск, предупреждение, безопасно (поддерживается конфигурирование пользовательского уровня в соответствие с типами предметов)
  • Тревожные реакции: переключение тревожного выхода, голосовое сообщение, передача тревоги в программную платформу и сообщение на экране настраиваются в зависимости от уровня угрозы
  • Хранение изображений: хранится до 1 млн. изображений с информацией об уровне угрозы и типах обнаруженных предметов; возможен просмотр как исходных, так и обработанных изображений
  • Изображения багажа: поиск, воспроизведение и экспорт изображений багажа и связанного видео с фильтром по времени, типам предметов и т. д.
  • Отчеты: подготовка и экспорт отчетов по времени и типам предметов
  • Копирование: USB, сеть
• Производительность:
  • Автодиагностика: автоматически обнаруживает системные сбои и выводит коды ошибок
  • Функции обработки изображения: цветной/черно-белый режим, локальное улучшение, суперулучшение, усиление краев, сканирование изображения, индикация органики, индикация металлов, смешанная индикация, инверсия, высокоэнергетическое улучшение, низкоэнергетическое улучшение, осветление, затемнение, тревога по плотности материала Z7/Z8/Z9, тревога при высокой плотности материала, наложение видеоаналитики, вертикальный поворот, псевдоцвета и т. д.
  • Воспроизведение изображений: поддержка воспроизведения 30 изображений
  • Увеличение изображений: максимально 64-кратное увеличение рентгеновского изображения. Позиционирование центральной точки увеличения мышью или клавишами со стрелками
  • Диагностика устройств: поддержка диагностики ключевых компонентов, таких как рентгеновский детектор, двигатель, ИК-датчики и специальная клавиатура
  • Конфигурирование: конфигурирование основных функций, конфигурирование отображения (вертикальный поворот, максимальное увеличение), конфигурирование режима сканирования (сканирование в обоих направлениях, сканирование в прямом направлении, сканирование в обратном направлении, постоянное сканирование и режим энергосбережения), конфигурирование счетчика багажа и конфигурирование привязки багажа к человеку
• Базовые параметры:
  • Видеовыходы: 2 DVI (1920×1080 @ 60 Гц)
  • Мониторы: 1 с диагональю 21.5"
  • IP-каналы: 12 (разрешение до 8 Мп); 8 IP-видеокамер + 4 PoE (2 PoE по умолчанию)
  • Сжатие: H.265, H.264, PCM, MPEG-4
  • Внутренние накопители: до 4 накопителей SATA объемом до 10 Тбайт каждый, 1 жесткий диск объемом 4 Тбайт по умолчанию
  • Управление хранением: одиночный режим; RAID 0/1/5 (рекомендуются диски корпоративного уровня); глобальный режим горячего резерва
  • Ethernet: 1 RJ-45 (10 Мбит/с, 100 Мбит/с, 1000 Мбит/с), 4 RJ-45 (PoE, 10 Мбит/с, 100 Мбит/с)
  • Сетевые протоколы: HTTP, HTTPS, TCP/IP, UDP, RTSP, IPv4, NTP, DHCP, DNS, IPфильтр, поиск в сети (поддержка IP-видеокамер Dahua, DVR, NVS…)
  • Совместимость: ONVIF, SDK…
• Интерфейсы:
  • S-232: 1 (для клавиатуры)
  • Выходы питания: 1 (для мониторов)
  • USB: 2 USB 3.0
  • Видеовыходы: 2 DVI
  • Кнопки экстренной остановки: 2 (на установке), 1 (на специальной клавиатуре)
  • Кнопка питания: 1 (на верхней панели установки)
  • Главный переключатель: 1 (на верхней панели установки)
• Индикация:
  • На установке:
    • Индикатор питания: горит зеленым при работе установки и мигает при обновлении программного обеспечения или при ошибке Индикатор рентгеновского излучения: горит красным при включении рентгена, погашен при выключении
  • На специальной клавиатуре:
    • Индикатор главного переключателя: горит зеленым, когда переключатель включен, погашен, когда переключатель выключен Индикатор кнопки питания: горит зеленым, когда нажата кнопка питания на специальной клавиатуре; погашен, когда установка выключена
    • Индикаторы нажатия клавиш: загораются зеленым при нажатии клавиш
    • Индикатор рентгеновского излучения: горит красным при включении рентгена, погашен при выключении
• Физические параметры:
  • Питание 220 В ~ 240 В (AC), 50/60 Гц, 100 В ~ 130 В (AC), 50/60 Гц (опционально)
  • Потребляемая мощность 500 Вт (обычно), 1 кВт (максимально)
  • Интеллектуальный контроль температуры: мониторинг температуры системной платы и жесткого диска с автоматическим управлением скоростью вентилятора для стабильной и бесшумной работы
  • Рабочая температура 0°C ~ +45°C
  • Рабочая влажность 0% ~ 95% (без конденсата)
  • Температура хранения -20°C ~ +70°C
  • Влажность хранения 0% ~ 95% (без конденсата)
  • Размеры установки 2024.9х729х1434.7 мм
  • Размеры в упаковке 2185х1205х1655 мм
  • Вес: 460 кг
  • Вес в упаковке: 680 кг
  • Размеры консоли 1200х750х600 мм
  • Размеры консоли в упаковке 1276х376х200 мм
  • Вес консоли в упаковке: 38.5 кг

Комплект поставки:

• Интроскоп
• ЖК-монитор
• Стол
• Клавиатура
• Мышь
