Дельта-ПЦИ

Изделие «Дельта–ПЦИ» предназначено для оперативного получения информа-ции о внутреннем содержании обследуемых объектов при решении широкого спектра антитеррористических и антикриминальных задач.

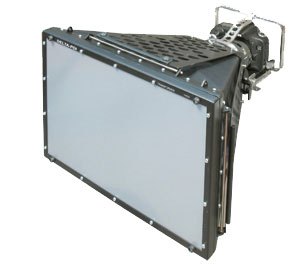

Портативный цифровой интроскоп (Дельта-ПЦИ) обеспечивает выявление медной проволоки диаметром:

• 0,05 мм за 50 мм дерева;
• 0,32 мм за 10 мм железа;
• 0,25 мм за 100 мм строительного гипса.

Состав:

• преобразователь - 1 шт;
• рентгеновский аппарат - 1 шт;
• блок питания рентгеновского аппарата - 1 шт;
• дистанционный пульт управления рентгеновского аппарата - 1 шт;
• кабель питания генератора - 1 шт;
• кабель управления - 1 шт;
• кабель для передачи видеоинформации - 1 шт;
• кабель для передачи цифровой информации - 1шт;
• программное обесечение - 1компл;
• видео-очки*) - 1компл;
• TFT малогабаритный монитор*) - 1компл;
• компьютер*) - 1компл;
• дозиметр*) - 1компл;

Примечание: *) поставляется по требованию Заказчика

Требование к параметрам применяемого компьютера:

• ОС – Windows XP, Windows Me, Windows 2000, Windows 98 SE;
• процессор – Pentium 300 МГц или выше;
• ОЗУ – не менее 256 Мб;
• интерфейс – высокоскоростное USB- 1,1 – 2,0;
• свободное место на жестком диске для ПО – 490 Мб;
• дисплей – разрешение не менее 1024х768, цветопередача – 16 бит.

Анализ получаемых рентгенограмм проводиться на встроенном TFT мони-торе, видео-очках, любом выносном мониторе с видеовходом или на мо-ниторе компьютера.

Монитор или компьютер, если они применяются, соединяются с преобразо-вателем кабелями длиной 5 м.

Преобразователь – автономен:

• отсутствуют кабели между излучателем и преобразователем;
• нет связи с излучателем по эфиру;
• имеет аккумуляторное питание;
• время экспозиции определяется временем наличия рентгеновского из-лучения:
• работает с любым рентгеновским излучателем в области энергий 50 кэВ – 300 кэВ.

Технические характеристики

• Преобразователь:
  • Размер экрана преобразователя Дельта-ПЦИ: 350х230 мм.
  • Дельта-ПЦИ изготовлена на базе CMOS-матрицы размером 3504х2336 пикселей (8,2 мега пикселей), что обеспечивает разрешение 5 пар линий на 1 мм по всей площади экрана преобразователя.
  • Запись и хранение получаемой видео информации проводится на внутреннюю CF-карту преобразователя емкостью не менее 2 Гб или при применении компьютера - непосредственно на компьютер.
  • Габаритные размеры преобразователя: 380х270х485 мм.
  • Габаритные размеры подготовленного к транспортировке сложенного преобразователя без цифровой камеры 380х270х50 мм.
  • Габаритные размеры цифровой камеры: 180х160х190 мм.
  • Масса преобразователя: 2065 г.
• Рентгеновский аппарат:
  • Рентгеновский аппарат - генератор непрерывного рентгеновского излучения с напряжением на аноде не менее 160 кВ и токе анода ~ 1 мА.
  • Угол расхождения пучка рентгеновского излучения: ~40 градусов.
  • Мощность эквивалентной дозы радиационного облучения на 10 м сзади или сбоку от излучателя: не более 0,01 мкЗв/с.
  • Габаритные размеры генератора (диаметр, длина): d130х460 мм.
  • Габаритные размеры блок питания генератора: 320х140х130 мм
  • Длина кабеля блок питания генератора: 5 м.
  • Длина кабеля блок питания пульта управления: 5 м.
  • Габаритные размеры пульта управления: 80х80х20 мм.
  • Масса:
    • генератора: 3860 г;
    • блока питания: 3200 г;
    • пульта управления с кабелем: 350 г.
  • Питание рентгеновского аппарата: от сети переменного тока напряжением 220±20 В частотой 50...60 Гц.
  • Диапазон рабочих температур, град. С: +5...40
  • Значения предельных пониженной и повышенной температур, град. С: -20...+50.
