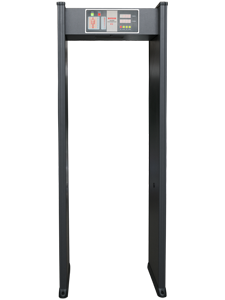

Мультизонный арочный металлодетектор Кордон С1

Металлодетектор «КОРДОН С1» предназначен для обнаружения огнестрельного и холодного оружия, а также других запрещенных проносу металлических предметов при личном досмотре человека, осуществляющего проход через арку металлодетектора. Минимальные размеры предметов, обнаруживаемых металлодетектором, можно задавать при его настройке. Мелкие бытовые предметы, размеры которых не превышают заданного порога (например монеты, ключи и т.п.), не должны вызывать ложного срабатывания металлодетектора.

Металлодетектор «КОРДОН С1» специально разработан для применения в аэропортах, на вокзалах, станциях метрополитена, стадионах, местах проведения массовых мероприятий, в банках, школах, больницах, зданиях судов и других государственных учреждениях.

Металлодетектор предназначен для эксплуатации в закрытых помещениях при температуре от -20 до +45°C и относительной влажности воздуха не более 95%, без конденсации.

Выбор уровня чувствительности для конкретного применения остается за пользователем. После программирования параметров металлодетектора пользователь должен провести проверку на обнаружение металлодетектором металлического предмета, выбранного в качестве эталона. Данная проверка должна проводиться периодически.

Комплект поставки

1. Блок электроники - 1 шт.
2. Антенны - 2 шт.
3. Набор сборки металлодетектора - 1 комплект.
4. Кабель питания - 1шт.
5. Руководство по установке и эксплуатации - 1шт.

Металлодетектор поставляется в 2-х ящиках

• Габариты в упаковке, мм: блок электроники 780х480х270 мм, антенны 2300х740х260 мм.
• Вес нетто: 67 кг.
• Вес брутто: 100 кг.

Антенны металлодетектора

Внутри антенн располагаются катушки индуктивности, служащие для генерации тестовых сигналов и измерения параметров электромагнитного поля в зоне прохода.

Фотоэлементы, установленные на антеннах, позволяют подсчитывать количество проходов через металлодетектор и число сигналов тревоги.

Блок электроники

Органы управления и индикации металлодетектора

1. Индикатор готовности. Свечение индикатора зелёным цветом указывает на готовность металлодетектора к следующему проходу.
2. Индикатор тревоги. Свечение индикатора красным цветом указывает на обнаружение запрещённых к проносу металлических предметов.
3. Счётчик числа проходов. Показывает количество проходов, совершённых через металлодетектор за заданный промежуток времени.
4. Счётчик сигналов тревоги. Показывает число сигналов тревоги, выданных металлодетектором за заданный промежуток времени.
5. Индикатор расположения обнаруженных металлических предметов. 6-зонный индикатор указывает расположение в зоне прохода металлодетектора обнаруженных запрещённых к проносу металлических предметов.
6. Индикатор уровня помех. Показывает уровень окружающих помех.
7. Кнопка «ВКЛ». Длительное нажатие в течение 2 секунд включает и выключает металлодетектор. Кратковременное нажатие перезагружает металлодетектор. При перезагрузке металлодетектора значения счётчика сигналов тревоги и счётчика числа проходов обнуляются.
8. Кнопка «ВЫБОР». Служит для выбора программируемых параметров. При смене пароля служит для переключения числовых разрядов.
9. Кнопка «РЕГ». Служит для регулировки значений параметров металлодетектора.
10. Кнопка «ВВОД». Служит для подтверждения введённых в процессе программирования параметров (пароль, значения чувствительности, рабочая частота, длительность сигнала тревоги, громкость сигнала тревоги).

Технические характеристики Кордон С1

• Уровень защиты: IP 20 (IEC 529).
• Рабочий диапазон температур: от -20 до +45°C.
• При относительной влажности воздуха: не более 95%, без конденсации.
• Габаритные размеры: 2330 x 830 x 730 мм.
• Размеры зоны прохода: 2000 x 700 x 605 мм.
• Габариты в упаковке, мм: блок электроники 780х480х270 мм, антенны 2300х740х260мм.
• Вес нетто: 67 кг.
• Вес брутто: 100 кг.
• Питание от промышленной сети переменного тока частотой (50±1)Гц и напряжением от 187 до 242В. Потребляемая мощность: 20 ВА.
• Количество зон индикации обнаруженных металлических предметов: 6 зон индикации по высоте прохода.
• Программируемые параметры:
  • 100 уровней чувствительности для каждой из 6 зон
  • 46 стандартных программ
  • 12 значений рабочих частот
  • 3 уровня громкости звукового сигнала тревоги
  • 3 значения длительности сигнала тревоги
  • 4 - значный программируемый пароль
• Микропроцессорная обработка сигналов. Позволяет настраивать металлодетектор для различных задач и условий эксплуатации. Световая и звуковая сигнализация тревоги.
• Индикация расположения обнаруженных металлических предметов: с помощью 6-зонного индикатора на блоке электроники.
• Регулировка громкости звукового сигнала.
• Возможность выбора одной из 46 стандартных программ.
• Раздельная регулировка чувствительности в каждой детектируемой зоне: от 0 до 99.
• Цифровая обработка сигналов. Позволяет повысить помехоустойчивость металлодетектора.
• Защита настроек металлодетектора от несанкционированного изменения с помощью пароля.
• Подсчёт количества проходов через металлодетектор и количества сигналов тревоги за заданный промежуток времени с помощью встроенных фотоэлементов.
• Металлодетектор безопасен для людей, в том числе беременных женщин и людей с электрокардиостимуляторами. Не оказывает воздействия на магнитные носители информации.
• Покрытие из PVC-пластика - влагозащитное, огнезащитное, ударопрочное.
• Нижние фланцы не только позволяют крепить металлодетектор к полу, но и выполняют влагозащитную функцию.
• Модульная конструкция металлодетектора позволяет за 20 минут полностью собрать и установить металлодетектор.
