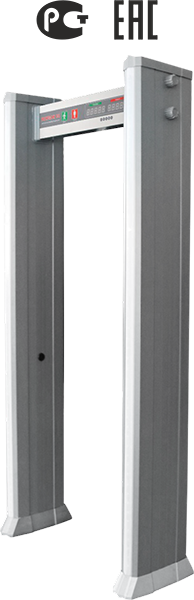

КОРДОН С5 - МНОГОЗОННЫЙ АРОЧНЫЙ МЕТАЛЛОДЕТЕКТОР РОССИЙСКОГО ПРОИЗВОДСТВА

Металлодетекторы «КОРДОН С5» предназначены для обнаружения огнестрельного и холодного оружия, а также других запрещенных проносу металлических предметов при личном досмотре человека, осуществляющего проход через арку металлодетектора. Минимальные размеры предметов, обнаруживаемых металлодетектором, можно задавать при его настройке. Мелкие бытовые предметы, размеры которых не превышают заданного порога (например монеты, ключи и т.п.), не должны вызывать ложного срабатывания металлодетектора.

Металлодетекторы «КОРДОН» специально разработаны для применения в аэропортах, на вокзалах, станциях метрополитена, стадионах, местах проведения массовых мероприятий, в банках, школах, больницах, зданиях судов и других государственных учреждениях.

При установке, эксплуатации и обслуживании металлодетектора строго следуйте данной инструкции. Изготовитель не несет ответственности за ущерб, нанесенный в результате неправильной установки, настройки и эксплуатации металлодетектора. Металлодетектор КОРДОН С5 имеет всепогодное исполнение: диапазон рабочих температур от -30°C до +50°C, класс защиты IP65. Выбор уровня чувствительности для конкретного применения остается за пользователем. После программирования параметров металлодетектора пользователь должен провести проверку на обнаружение металлодетектором металлического предмета, выбранного в качестве эталона. Данная проверка должна проводиться периодически.

Во избежание возможного повреждения металлодетектора или причинения какого-либо вреда обслуживающему персоналу и третьим лицам, используйте оборудование только в технически исправном состоянии. Не допускайте работы металлодетектора в следующих случаях:

• металлодетектор имеет внешние повреждения;
• металлодетектор работает неправильно;
• металлодетектор долго хранился в неудовлетворительных условиях в течение длительного периода времени;
• металлодетектор подвергался неблагоприятному воздействиям в течение транспортировки;
• на металлодетектор попала жидкость.

Основные технические характеристики:

• • Уровень защиты: IP 65.
• • Рабочий диапазон температур: от -30 до +50°C.
• • При относительной влажности воздуха: не более 95%, без конденсации.
• • Габаритные размеры: 2240 x 980 x 443 мм.
• • Размеры зоны прохода: 2000 x 750 x 360 мм.
• • Габариты в упаковке, мм: 2330х350х600 мм.
• • Вес нетто: 58,3 кг.
• • Вес брутто: 66 кг.
• • Питание от промышленной сети переменного тока частотой 50/60Гц и напряжением от 100 до 240В.
• • Потребляемая мощность: 20 ВА.
• • Количество зон индикации обнаруженных металлических предметов: 6 зон индикации по высоте прохода.
• • Программируемые параметры:
  • 256 уровней чувствительности для каждой из 6 зон
  • 256 стандартных программ (задают общую чувствительность металлодетектора по всей области прохода)
  • 5 значений рабочих частот
  • 4-значный программируемый пароль
• • Микропроцессорная обработка сигналов. Позволяет настраивать металлодетектор для различных задач и условий эксплуатации.
• • Световая и звуковая сигнализация тревоги.
• • Индикация расположения обнаруженных металлических предметов: с помощью 6-зонного индикатора на блоке электроники.
• • Регулировка громкости звукового сигнала.
• • Возможность выбора одной из 256 стандартных программ
• • Раздельная регулировка чувствительности в каждой детектируемой зоне: от 0 до 255.
• • Цифровая обработка сигналов. Позволяет повысить помехоустойчивость металлодетектора.
• • Защита настроек металлодетектора от несанкционированного изменения с помощью пароля.
• • Подсчёт количества проходов через металлодетектор и количества сигналов тревоги за заданный промежуток времени с помощью встроенных фотоэлементов с отображением на 5-разрядных индикаторах.
• • Металлодетектор безопасен для людей, в том числе беременных женшин и людей с электрокардиостимуляторами. Не оказывает воздействия на магнитные носители информации.
• • Модульная конструкция металлодетектора позволяет за 10 минут полностью собрать и установить металлодетектор.

В этих случаях металлодетектор должен быть протестирован техническими специалистами. Установка должна быть выполнена квалифицированным персоналом. Избегайте устанавливать металлодетектор в местах, где он подвергается воздействию прямых солнечных лучей и повышенного тепла, а также в местах с сильными колебаниями температуры и влажности. При установке, эксплуатации и обслуживании не применяйте чрезмерных усилий. Нельзя устанавливать металлодетектор в местах со взрывоопасной средой. Не используйте воду или пену в случае тушения пожара, когда металлодетектор подключен к сети. Металлодетектор должен быть установлен как можно дальше от источников электромагнитных помех, таких как электродвигатели, трансформаторы и др. При установке нескольких металлодетекторов рядом друг с другом надо выбрать разные рабочие частоты, металлодетектороы располагаются на расстянии не менее 0,5 м друг от друга. Минимальное расстояние зависит от окружающей обстановки и требуемой чувствительности металлодетекторов. Металлодетектор необходимо устанавливать на расстоянии не менее 2 м от крупных металлических предметов, особенно от подвижных. Чем больше металлический предмет, тем дальше от него должен быть установлен металлодетектор. В непосредственной близости от антенн металлодетектора не должно быть источников инфракрасного излучения, таких как видеокамеры с инфракрасной подсветкой, инфракрасные пульты дистанционного управления в включенном состоянии и других подобных источников ИК-излучения, которые могут повлиять на корректную работу встроенных в антенны фотоэлементов. После включения металлодетектор в течении 1 минуты проводит процедуру самодиагностики, после чего переходит в рабочий режим. Во время самодиагностики нельзя проходить через арку металлодетектора, не допускается перемещение металлических предметов рядом с металлодетектором, перемещение металлодетектора и колебаний его конструкции. При установке металлодетектор должен быть надежно закреплен к ровному, горизонтальному, неподвижному и не подверженному колебаниям основанию (для крепления используйте распорные дюбели, вставленные через крепежные отверстия в основаниях антенн). Необходимо избегать колебаний и случайного перемещения металлодетектора. Соединительные кабели от металлодетектора (питание и последовательный интерфейс (опция)) должны быть защищены во избежание их случайного повреждения. Перед подключением металлодетектора, проверьте, чтобы напряжение электрической сети соответствовало напряжению, указанному в технических требованиях. Для очистки металлодетектора от загрязнений используйте влажную мягкую ткань. Не допускается использование при чистке поверхностей абразивных и химически активных веществ. При возникновении сбоев в работе металлодетектора, внимательно прочитайте главу "Эксплуатация металлодетектора" данной инструкции. Если это не решит проблему, нужно связаться с центром технической поддержки. Поврежденные части металлодетектора должны быть заменены только на оригинальные компоненты.
