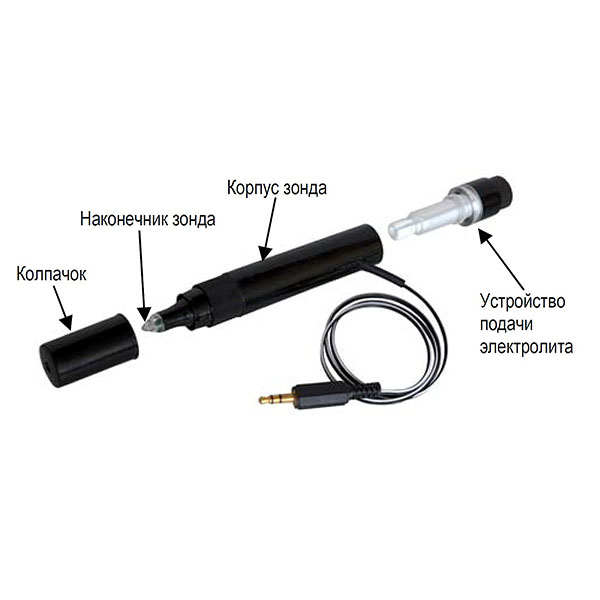

зонд DMe-03

СНЯТ С ПРОИЗВОДСТВА

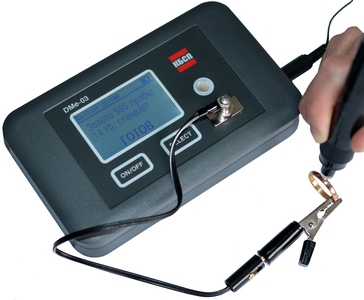

DMe-03 - прибор предназначен для экспресс-идентификации сплавов драгоценных, цветных и черных металлов, монет и ювелирных изделий.

При разработке электрохимического детектора металлов третьего поколения DMe-03 разработчики учли 15-ти летний опыт эксплуатации электрохимических детекторов первого и второго поколения. Прибор создан на самой со-временной элементной базе и обладает высокой надежностью и удобством эксплуатации. Прибор стал компактнее, имеет выход на компьютер, питание от аккумулятора. Для зарядки аккумулятора не требуется вынимать его из корпуса. Экспресс-идентификации сплавов DMe-03 снабжен информативным дисплеем и объединяет возможности двух видов детекторов второго поколения: детектора, идентифицирующего пробы, и детектора, измеряющего потенциалы любых сплавов.

Основные возможности:

• проведение неразрушающего контроля  изделий из драгоценных металлов (слитков, ювелирных изделий, монет) с целью выявления подделок как по составу металла и сплава, так и по наличию только покрытий из драгоценных металлов при отсутствии драгметаллов в массе изделия:
• экспресс-идентификация металлов, драгоценных металлов, сплавов;
• использование в кредитных, банковских и других учреждениях, осуществляющих работу с монетами, слитками и другими изделиями из драгметаллов;
• использование для контроля технологических операций при изготовлении изделий из драгоценных металлов;
• использование для контроля заготовок из черных и цветных металлов;
• использование для определения толщины золотых покрытий и т.д.

DMe-03 объединяет возможности двух видов детекторов второго поколения: детектора, идентифицирующего пробы (ювелирный режим) и детектора, измеряющего потенциалы любых сплавов (экспертный режим). Результаты работы выводятся на дисплей прибора.

В ювелирном режиме DMe-03 позволяет идентифицировать пробы:

• Золото 375 пробы (9kt)
• Золото 585 пробы (14kt, стандарт)
• Золото 585 пробы (14kt, не стандарт)
• Золото 750 пробы (18kt)
• Золото 958 пробы (23kt)
• Золото 999 пробы (24kt)
• Серебро до 800 пробы
• Серебро 800 пробы и более
• Палладий
• Белое золото
• Платина и её сплавы

Обозначение «Золото 585 (не стандарт)» означает, что изделие является золотом 585 пробы, а лигатура (состав примесей) не соответствует рекомендуемой Российским стандартом, но разрешенная. На практике такие сплавы обладают меньшей коррозионной стойкостью.

В экспертном режиме экспресс-идентификации сплавов DMe-03 позволяет измерить значения потенциалов. При использовании, поставляемых опционально, «Справочников» и компьютерных программ можно достоверно дать заключение об исследуемом сплаве или изделии.

Стандартное программное обеспечение, входящее в комплект поставки, дублирует на экране компьютера информацию, отображающуюся на встроенном дисплее прибора, а также позволяет распечатать на принтере бланк с результатами последнего измерения.

Принцип работы электрохимического детектора DMe-03:

В основе работы прибора лежит метод измерения электрохимических потенциалов на границе металл‑электролит в условиях протекания электрического тока определенной полярности, плотности и длительности (электрохимический потенциал U₁), а также после его отключения (электрохимический потенциал U₂). Измерительная система прибора трехэлектродная. Для подачи напряжения и измерения потенциалов используются два различных электрода, что расширяет возможности прибора DMe-03 по сравнению с аналогичными приборами первого поколения.

Значения потенциалов U₁ и U₂ – своеобразная электрохимическая характеристика металла или сплава. Идентификация исследуемого материала с помощью прибора DMe-03 производится путем сравнения значений потенциалов U₁ и U₂ (а для черных и цветных металлов – также значение их разницы ∆U) со значениями этих потенциалов, полученных на известном по составу образце идентичного материала. Совпадение обоих значений (с учетом погрешности измерения) свидетельствует о тождественности материалов. Для драгоценных металлов и их сплавов база данных по потенциалам на эталонных образцах получена экcпериментальным путем в результате изучения электрохимических характеристик пробирных игл (по ГОСТ Р-51152-98), предварительно проанализированных классическими разрушающими методами в лаборатории ЦГИ Пробирного надзора. Для недрагоценных металлов данные получены  на кафедре сертификации и аналитических измерений МИСиС. Подробные результаты измерений приведены в «Справочниках».

Электрохимические тестеры не могут измерять пробу, а лишь определяют факт попадания измеренных на конкретном образце электрохимических потенциалов (U₁, U₂ и ∆U) в область потенциалов характерную для эталонных сплавов с одинаковым содержанием драгметалла (сплавы одной пробы), но с разной по составу лигатурой (примесями).

В основе градуировки прибора в режимах «Ювелирный – желтый сплав» и «Ювелирный – белый сплав»  лежат области потенциалов, полученные в результате экспериментальных измерений на многих десятках сплавов, используемых в России и в мире.

Достоверность корректного определения ювелирной пробы электрохимическим детектором достигает 99% на изделиях высоких проб.

Режимы работы детектора DMe-03:

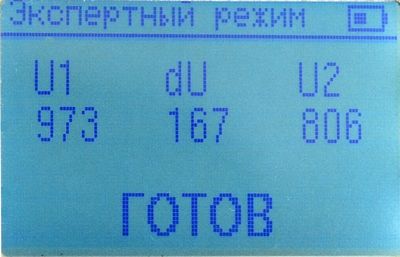

1.  Режим «Экспертный».

На дисплей прибора помимо названия режима выводятся значения (в милливольтах) измеренных потенциалов U₁ (измеряется при подаче тока), U₂(измеряется при выключении тока), а также значение их разности – ∆U. При использовании поставляемых опционально «Справочников» и компьютерных программ можно достоверно дать заключение об исследуемом материале или изделии.

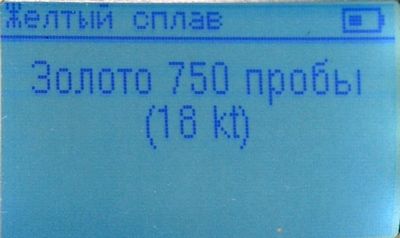

2.  Режим «Ювелирный – желтый сплав».

На дисплей помимо названия режима выводится определенное прибором значение весовой пробы золота.

3.  Режим «Ювелирный – белый сплав».

На дисплей помимо названия режима выводятся названия металлов и сплавов, заложенных в память прибора: «платина», «палладий», «серебро >800», «серебро <800», «белое золото».

В режимах по пп. 5.4.2 и 5.4.3 могут выводиться надписи «нет в программе», «не драгметалл». Такой характер представления информации основан на принятой в России системе и шкале проб, согласно которой сплав золота с содержанием золота менее 37,5% (375 проба) не считается драгметаллом и не подлежит клеймению (как и серебро ниже 800 пробы). Между тем, и золото, и серебро входят в состав припоев и т.д. В этом случае для идентификации сплава следует переключить прибор в режим «Экспертный» и воспользоваться поставляемыми опционально «Справочниками» или компьютерными программами. То же следует сделать при исследовании геологических и археологических объектов.

Программное обеспечение:

Для расширения возможностей прибор может быть подключен к компьютеру при помощи кабеля USB-USBmini.

Для работы программного обеспечения требуется компьютер с установленной операционной системой MS Windows XP, Vista либо Windows 7, имеющий процессор не ниже Pentium IV, ОЗУ не менее 512 МБ и свободный порт USB 2.0 для подключения к электрохимическому детектору DMe-03.

ПО, поставляемое в стандартной комплектации прибора, дублирует на экране компьютера информацию, отображающуюся на встроенном дисплее прибора, а также позволяет распечатать на принтере бланк с результатами последнего измерения.

                            Окно программы DMe-03.

Опционально доступны версии программного обеспечения с расширенными возможностями:

• «Для ломбардов» – ПО содержит методики выявления толстых золотых покрытий на изделиях из недрагоценных металлов (идентификация фальшивых изделий);
• «Для банков» – ПО содержит методику комплексного исследования слитков на основе измеренных прибором электрохимических параметров и введенных оператором параметров ультразвуковых измерений и габаритных размеров слитка, определяет подлинность (или подделку) слитков из драгоценных металлов;
• «Для криминалистов» – помимо перечисленных выше возможностей, при наличии соответствующих эталонных образцов, ПО позволяет определить некоторые другие данные исследуемых материалов.

Производитель постоянно работает над совершенствованием встроенного программного обеспечения прибора с целью повышения его надежности и расширения функциональных возможностей прибора.

Прибор изначально имеет возможность для обновления прошивки пользователем через USB-порт.

Комплект поставки электрохимического детектора DMe-03:

Опции к экспресс-идентификатору сплавов драгоценных, цветных и черных металлов, монет и ювелирных изделий DMe-03:

• Металлический или пластиковый ударопрочный кейс для хранения и транспортировки прибора;
• Справочник по драгоценным металлам и сплавам (для экспертов);
• Справочник по черным и цветным металлам (для экспертов);
• Методические указания по использованию прибора DMe-03 для выявления подделок ювелирных изделий;
• Компьютерные программы, содержащие методики работы для экспертов в ломбардах, банках и в других специализированных учреждениях.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
