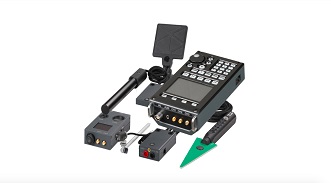

ST131.S «ПИРАНЬЯ-II» Многофункциональное поисковое устройство

ST131.S «ПИРАНЬЯ-II» Многофункциональное поисковое устройство
Модель: ST131.S «ПИРАНЬЯ-II» Многофункциональное поисковое устройство
Цена:
597000

Количество:
   - или -

ST 131.S «ПИРАНЬЯ II» (2.97MB)

Описание:

Отличия от предыдущей модели "ST131.N ПИРАНЬЯ II":

  • Частотный диапазон первого канала «РАДИО» расширен до 6ГГц
  • УВЧ Конвертор конструктивно размещен в основном блоке
  • Модуль обеспечения напряжения смещения размещен в адаптере проводных линий.
  • Питание от четырех Li pol аккумуляторов типа 16650.
  • Подсветка клавиатуры

К основным типам СТС, на обнаружение которых ориентировано ST131.S, являются: СТС с передачей информации:

  • по радиоканалу.
  • в звуковом и ультразвуковом диапазоне частот.
  • в инфракрасном диапазоне частот.
  • по проводным линиям, включающие: силовые сети переменного тока, телефонные, коаксиальные и линии систем пожарной и охранной сигнализации.
Конструкция ST131.S предусматривает два основных режима работы:
  • Переносной, используя возможности основного блока и дополнительные приспособления
  • Стационарный с использованием оригинального программного обеспечения "ST131Analyzer.pro".

ОПИСАНИЕ ОСНОВНЫХ КОМПОНЕНТОВ

Основной блок


Является базовым элементом изделия

Программное обеспечение

В «ST131.S ANALYZER - PRO» реализовано:
  • Спектральный, осциллографический и векторный анализ, «водопад»
  • Создание базы данных сигналов
  • Мониторинг
  • Потоковая запись сигналов
  • Специальные алгоритмы обнаружения
  • Передачу на ПК данных, сохраненных в основном блоке ST131.S.


Программное обеспечение
В «ST131.S ANALYZER - PRO» реализовано:
  • Спектральный, осциллографический и векторный анализ, «водопад»
  • Создание базы данных сигналов
  • Мониторинг
  • Потоковая запись сигналов
  • Специальные алгоритмы обнаружения
  • Передачу на ПК данных, сохраненных в основном блоке ST131.S.
АДАПТЕР ПРОВОДНЫХ ЛИНИЙ ST131.S.AWL

ST131.S.AWL предназначен для подключения основного блока к проводным линиям различного назначения

ST131.S.AWL представляет собой моноблок в котором конструктивно объединены:
  • Понижающий трансформаторный преобразователь напряжения, предназначенный для работы в частотном диапазоне 0.01-30МГц.
  • Дифференциальный низкочастотный усилитель, предназначенный для работы в акустическом частотном диапазоне (0.3-15кГц).
  • Блок коммутации, управляемый непосредственно с основного блока и обеспечивающий подключение необходимых пар контактов разъема RJ-45. Подключение производится, как для наиболее распространенных комбинаций пар, так и произвольно, задаваемым пользователем варианте
  • Генератор детектора нелинейных переходов
  • Схема обеспечения напряжения смещения, предназначенная для подачи напряжения смещения (питания) в проводную линию с целью активизации подключенных к данной линии специальных технических средств негласного получения информации

РАДИОЧАСТОТНЫЙ АДАПТЕР ПРОВОДНЫХ ЛИНИЙ ST131.S. RAWL
ST131.S.RAWL предназначен для подключения основного блока к коаксиальным линиям.
ST131.S.RAWL представляет собой моноблок c встроенными элементами защиты, предохраняющие от выхода
из строя входные цепи основного блока.



УВЧ АНТЕННА ST131.S.UHF.A
ST131.UHF.A является пассивной широкополосной антенной
КОНТРОЛЬНОЕ УСТРОЙСТВО "ST131.TEST

ST131.S.TEST предназначено для контроля работоспособности ST131.S ПИРАНЬЯ II Обеспечена проверка всех каналов обнаружения,
 причем, как непосредственно основного блока, так и входящих в комплект датчиков.

ST131.S.TEST имеет шесть источников контрольных сигналов, соответствующих каналам обнаружения ST131.S и нелинейный элемент, предназначенный для проверки детектора нелинейных переходов.

ДАТЧИК МАГНИТНОГО ПОЛЯ "ST131.MF"
Датчик структурно состоит из ферритовой антенны и блока усиления.
"ST131.S.MF" работает в двух режимах:
«МАГНИТОМЕТР». В этом режиме производятся измерения напряженности магнитного поля.
«ГРАДИЕНТОМЕТР». В этом режиме измеряется разность напряженности полей в двух точках на магнитной оси расположенных симметрично относительно центра, что обеспечивает существенное ослабление удаленных мощных источников магнитного поля, а так - же других мешающих воздействий (акустических, виброакустических и др.).



СВЧ АНТЕННА – ДЕТЕКТОР "ST131.SHF
ST131.S.SHF предназначена для детектирования сигналов в СВЧ диапазоне 6-18ГГц
ST131.S.SHF состоит из конструктивно объединенных в одном корпусе логопериодической антенны и СВЧ детектора.
ИНФРАКРАСНЫЙ ДАТЧИК "ST131.S.IR

T.131.S.IR предназначен для обнаружения сигналов в инфракрасном диапазоне частот.
В этом датчике конструктивно объединены оптическая система, приемный фотодиод и предварительный усилитель. Телескопический штатив предназначен для облегчения поиска ИК - передающих устройств установленных, например, на внешней стороне оконного проема в направлении «от окна».
Поворотный механизм обеспечивает оперативную установку необходимого угла обзора в диапазоне до 180°.




АКУСТИЧЕСКИЙ ДАТЧИК "ST131.S.A"

Предназначен для приема акустических сигналов в звуковом и ультразвуковом диапазоне частот.



В этом датчике конструктивно объединены микрофон и усилитель







КАНАЛЫ ОБНАРУЖЕНИЯ



КАНАЛ "РАДИО"

Осуществляет прием и последующую обработку радиосигналов в диапазоне 0.01–18000МГц.



КАНАЛ "ПРОВОДНОЙ"

В этом канале обеспечивается приём и последующая обработка сигналов передаваемых по проводным линиям различного назначения (силовые, телефонные, коаксиальные, вычислительных сетей, пожарной, охранной сигнализации и т.п.). Обеспечивается возможность подачи напряжения постоянного тока для активации устройств съема информации.



КАНАЛ "ОПТИЧЕСКИЙ"

В этом канале обеспечивается приём и последующая обработка излучений в оптическом диапазоне частот.



КАНАЛ "АКУСТОЭЛЕКТРИЧЕСКИЙ"

В этом канале обеспечивается прием сигналов в звуковом и ультразвуковом диапазоне частот. Ультразвуковой сигнал преобразуется в сигнал звуковой частоты посредством цифрового гетеродинирования. Для обнаружения побочного электромагнитного излучения создаваемого такими устройствами, как цифровой диктофон, сотовый телефон, смартфон и т.п. предназначен датчик магнитного поля "ST131.MF".

Режимы подрежимы и опции




В ST131.S реализовано:



ТРИ РЕЖИМА: «ВЕСЬ ДИАПАЗОН», «ПОЛОСА», «ДЕМОДУЛЯЦИЯ».



ЧЕТЫРЕ ПОДРЕЖИМА: «ШКАЛА», «АВТОМАТИЧЕСКИЙ АНАЛИЗ», «ПАМЯТЬ и «ИЗМЕРЕНИЯ».



ПЯТЬ ОПЦИЙ: «ОСЦИЛЛОГРАФ», «ВОДОПАД», «ШАБЛОН», «ЦИФРА» и «ДЕТЕКТОР НЕЛИНЕЙНЫХ ПЕРЕХОДОВ В ПРОВОДНЫХ ЛИНИЯХ».

Возможности основого блока по работе с сигналами

Метки: Многофункциональное поисковое устройство,
Рекомендуем
Информация, размещённая на настоящем сайте, носит ознакомительный характер и не является публичной офертой. Характеристики продукции, указанные на настоящем сайте, не являются исчерпывающими. Подробные характеристики стандартных моделей продукции и их модификаций возможно запросить у менеджера нашей компании.
Работа во всем диапазоне частот
Детальный анализ сигналов в заданной полосе

Звуковой контроля демодулированного сигнала

Опция «Водопад»
Многосегментная шкала уровня сигнала
Автоматическое обнаружение сигналов
с созданием базы данных
Создание списков обнаруженных сигналов вавтоматическом и ручном режим

Перенос базы данных на ПК
Мгновенный и детальный шаблон

Детальный шаблон автоматически адапитруется для любой полосы анализа
Анализ сигналов в частотной и временной области

Проведение абсолютных и относительных измерений с использованием курсорных линий
Индикатор уровня сигналов сотовой связи и беспроводной передачи данных

Индикатор уровня базовых станций
Автоматический и ручной анализ пар
ETHERNET кабеля
