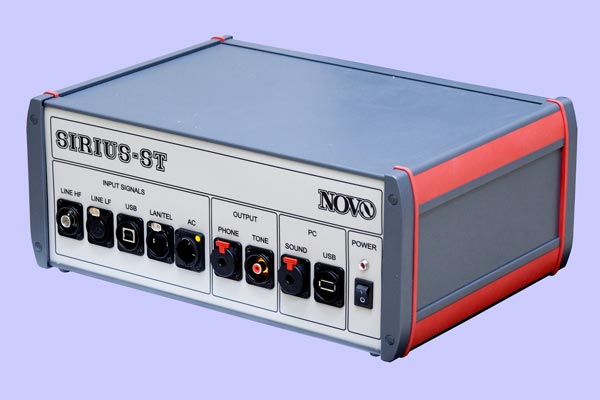

ОБНАРУЖЕНИЕ ЭФФЕКТА ВЧ-НАВЯЗЫВАНИЯ В ЭЛЕКТРОННЫХ УСТРОЙСТВАХ |
|
Диапазон частот выходного сигнала, кГц |
10 - 400000 |
|
Действующее значение напряжения зондирующего сигнала на разъеме LINE, В |
1, не менее |
|
Обнаружение модуляционных сигналов с коэффициентом модуляции (при соотношении с/ш 10 дБ |
10 -4, не более |
|
Полосы пропускания для модулирующего сигнала, кГц |
5; 25 |
|
Минимальный шаг перестройки частоты зондирующего сигнала, Гц |
100, не более |
|
Минимальное разрешение по частоте в результирующем спектре, Гц |
10, не более |
|
Компенсация фазового сдвига между зондирующим сигналом и ответным сигналом, градус |
0 - 180, с шагом 1 |
|
АНАЛИЗ СПЕКТРА ВХОДНОГО СИГНАЛА |
|
Диапазон частот входного сигнала, кГц |
10 - 400000 |
|
Динамический диапазон обработки входных сигналов (с учетом входного аттенюатора и усиления), дБ |
140, не менее |
|
Чувствительность по входу (при соотношении с/ш 10дБ), дБВт/Гц, не более |
-170 |
|
Входное сопротивление, Ом |
50 |
|
Полосы пропускания для преобразованного сигнала (по уровню - 3дБ), кГц |
5; 25; 250; 2500; 25000 |
|
Минимальное разрешение по частоте, Гц |
10, не более |
|
Минимальное время формирования одиночной выборки спектра сигнала, сек |
0.05, не более |
|
Время сканирования диапазона частот 10 - 400000 кГц с полосой пропускания 25 МГц, сек |
1, не более |
|
АНАЛИЗ ЗВУКОВЫХ ЧАСТОТ |
|
Диапазон частот входного сигнала, Гц |
100- 100000 |
|
Полосы пропускания входного сигнала (по уровню - 3дБ), кГц |
0.4; 25; 100 |
|
Динамический диапазон обработки входных сигналов (с учетом входного аттенюатора и усиления), дБ |
140, не менее |
|
Максимальная чувствительность по входу (при соотношении с/ш 10 дБ), мкВ |
1, не более |
|
Минимальное разрешение по частоте, Гц |
1, не более |
|
Диапазон регулировки АРУ, дБ |
70, не менее |
|
Входное сопротивление, Ом |
620; 50000 |
|
ИМПУЛЬСНАЯ РЕФЛЕКТОМЕТРИЯ |
|
Дальность действия, м |
0 - 6400 |
|
Погрешность измерения дальности, % |
0.2, не более |
|
Длительность зондирующих импульсов, нс |
5 - 1000 |
|
Усреднение результатов (накопление) |
1 - 200 |
|
Амплитуда зондирующих импульсов, В |
5 |
|
Выходное сопротивление, Ом |
50 |
|
Диапазон установки коэффициентов укорочения |
1.0 - 3.0 с шагом 0.01 |
|
ИЗМЕРЕНИЕ ПАРАМЕТРОВ ПРОВОДНЫХ ЛИНИЙ |
|
Напряжение постоянного тока, В |
0.0001 - 800 |
|
Напряжение переменного тока (20-200 Гц), В |
0.0001 - 600 |
|
Сопротивление постоянному току, Ом |
10-1 - 6*107 |
|
Емкость, Ф |
3*10-10 - 4*10-4 |
|
Постоянный ток, А |
0,0001-10 |
|
Переменный ток, А |
0,0001-10 |
|
ОБЩИЕ ХАРАКТЕРИСТИКИ ПРИБОРА |
|
Диапазон изменения частоты тестового акустического сигнала, Гц |
63 - 11300, с шагом 1 |
|
Диапазон изменения амплитуды тестового акустического сигнала, мВ |
50 - 1000 |
|
Выходное сопротивление тестового акустического сигнала, Ом |
620 |
|
Формирование уровня акустического давления (при использовании акустической системы "ПРИБОЙ", на расстоянии 1 м и частоте акустического сигнала 1000 Гц), дБ |
104, не менее |
|
Диапазон установки напряжения смещения, В |
±15, с шагом 1 |
|
Электронный аттенюатор входного сигнала, дБ |
20 |
|
Напряжение пробоя гальванической развязки кВ |
1.5, не менее |
|
Напряжение питания от сети переменного тока, В |
100 - 240 |
|
Потребляемая мощность, Вт |
100, не более |
|
Габариты основного блока, мм |
350 х 270 х 140 |
|
Вес основного блока, кг |
4.5, не более |
