Устройства для защиты линий электропитания и заземления от утечки информации "Соната-РС1"

Устройства для защиты линий электропитания и заземления от утечки информации "Соната-РС1"

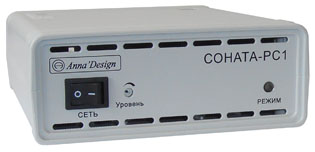

Модель: "Соната-РС1"
Цена:
16520

Количество:
   - или -
тройства для защиты линий электропитания, заземления от утечки информации "Соната-РС1" (сертифицировано ФСТЭК) и "Соната-РС2" (сертифицировано ФСТЭК) предназначены для защиты объектов ВТ (объектов вычислительной техники) от утечки информации за счет наводок на линии электропитания и заземления и могут использоваться в выделенных помещениях до 1 категории включительно.

Соната-РС1
Соната-РС2

  Особенности конструкции устройств позволяют получать эффективные и недорогие решения при оборудовании объекта вычислительной техники с большим количеством средств вычислительной техники (СВТ). Также предусмотрена возможность локального проводного управления в случае использования в составе комплекса ТСЗИ (встроенный модуль Rebus).

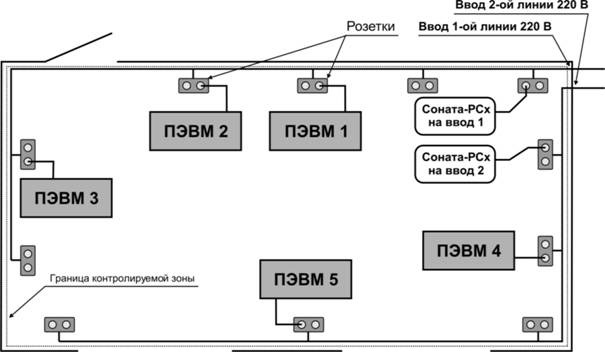

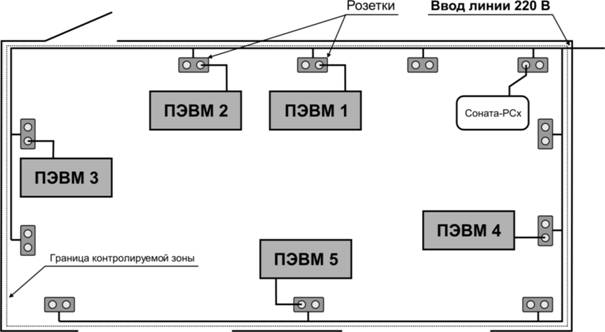

Вариант установки Изделий на объекте ВТ с одним вводом линии 220В на рис. 1, с двумя вводами на рис. 2.

Основные функциональные различия Изделий:
- диапазон частот: для "Соната-РС1" – до 1 ГГЦ, для "Соната-РС2" – до 2 ГГц;
- в изделии "Соната-РС2" возможна регулировка уровня шума в 3 частотных полосах, а изделии "Соната-РС1" - в 1;


Рис. 1
Рис. 2

  Изделия рассчитаны на подключение к 3-проводной сети энергоснабжения ("Фаза", "Ноль" и "Защитное заземление") и обеспечивают формирование несинфазных токов и синфазных и парафазных составляющих шумового напряжения во всех проводниках. При нарушении схемы подключения наличие всех составляющих, а так же значение интегрального уровня шума может не обеспечиваться.

Рис. 3
Наиболее частое отклонение в схеме подключения:
 - в розетке к соответствующему контакту не подключено    защитное заземление и устранить это нарушение требований  по электробезопасности не представляется возможным. Для  того, чтобы обеспечить в такой ситуации хотя бы нормальную работу изделия «Соната-РСх», необходимо к контакту "земля" розетки подключить проводник длиной не менее 5 м и уложить его вдоль линии электропитания, как показано на рис. 3.

Схемотехнические решения устройств защищены Патентами Российской Федерации № 2169427, приоритет от 22.09.2000 г. и № 2174282, приоритет от 1.08.2000 г.








Основные технические характеристики Изделий:
Параметр
Соната-РС1
Соната-РС2
Коэффициент качества шума
не менее 0,8
Коэффициент межспектральных корреляционных связей шума
не более 3
Спектральная плотность напряжения шумов на нагрузке 3 Ом (Дб относительно к 1 мкВ/√кГц) в диапазонах частот :
0,01 – 0,15 МГц
0,15 – 30 МГц
30 – 1000 МГц
30 – 2000 МГц


не менее 35
не менее 50
не менее 35
-


не менее 35
не менее 50
не менее 35
не менее 35
Модуль минимального сопротивление нагрузки
3 Ом
Глубина регулировки интегрального уровня шума на выходе устройства
не менее 10 дБ
Индикация системы контроля интегрального уровня шумового напряжения
светодиодная и звуковая
Продолжительность непрерывной работы
не менее 24 час
Время выхода Изделия в рабочий режим после включения
не более 5 с
Наличие ДУ (интерфейс)
модуль ReBus
модуль ReBus
Электропитание Изделия
~220 В / 50 Гц
Мощность потребляемая от сети, Вт, не более
10
Габаритные размеры, не более
142 х 60 х 167 мм

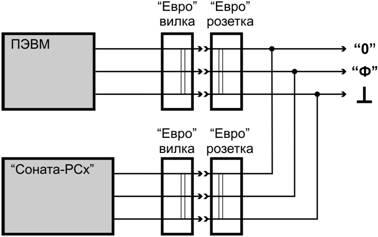

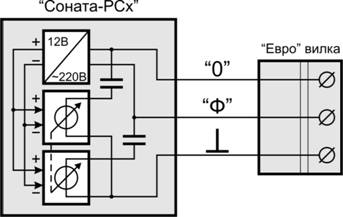

 Функциональные схемы и вариант подключения устройств "Соната-РС1" и "Соната-РС2" показаны на рис. 4:
Рис. 4
